2019 年 7 月 6 日,OpenResty 社区联合又拍云,举办 OpenResty × Open Talk 全国巡回沙龙·上海站,OpenResty 软件基金会联合创始人王院生在活动上做了《Apache APISIX 的高性能实践》的分享。

OpenResty x Open Talk 全国巡回沙龙是由 OpenResty 社区、又拍云发起,邀请业内资深的 OpenResty 技术专家,分享 OpenResty 实战经验,增进 OpenResty 使用者的交流与学习,推动 OpenResty 开源项目的发展。活动将陆续在深圳、北京、武汉、上海、成都、广州、杭州等城市巡回举办。





王院生,OpenResty 社区、OpenResty 软件基金会联合创始人,《OpenResty jiao佳实践》主要作者Apache APISIX 项目发起人和主要作者



以下是分享全文:



大家好,我是王院生,很高兴来到上海首先做下自我介绍我于 2014 年加入奇虎 360,在那时认识了 OpenResty,此前我是一个纯粹的 C/C++ 语言开发者。在 360 工作期间,利用工作闲暇时间写了《OpenResty jiao佳实践》,希望能影响更多的人正确掌握 OpenResty 入门。2017 年我作为技术合伙人和春哥(章亦春,agentzh)一起创业。今年我个人的重心有所调整并在今年三月份离职,准备将更多精力投入到开源上,于是发起了 Apache APISIX 这个项目,企业宗旨是依托开源社区,致力于微服务 API 相关技术的创新和实现。

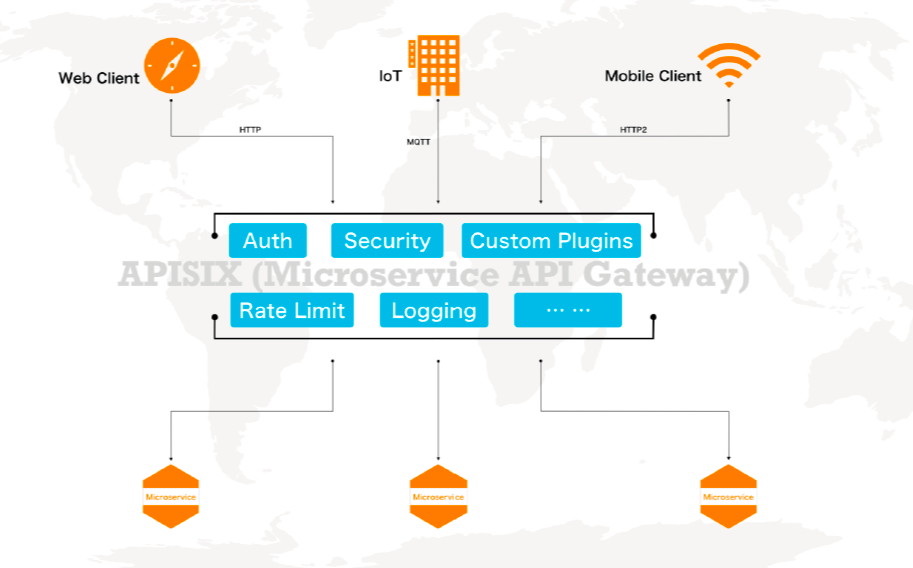

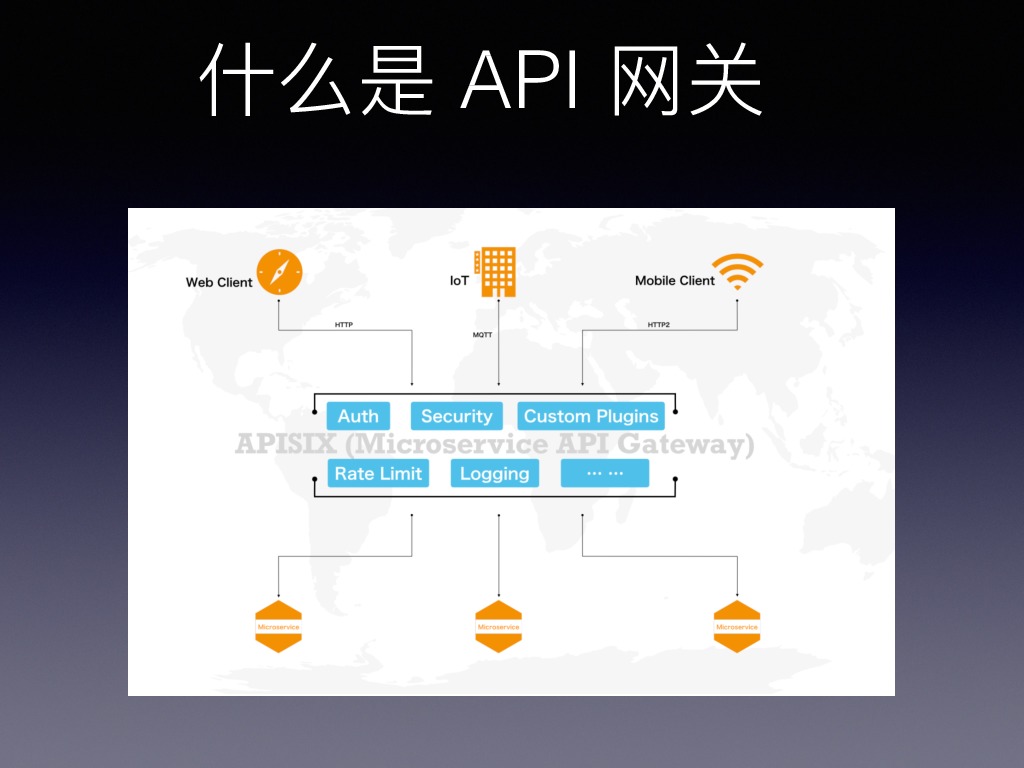

什么是 API 网关




API 网关的地位越来越重要,它几乎劫持了所有流量,内外之间完成了用户的安全控制、审计,通过自定义插件的方式满足企业自身特定需求,jiao常见的自由身份认证等。随着服务在数量和复杂度上的不断增长,更多的企业采用了微服务的方式,这时通过 API 网关来完成统一的流量管理和调度就非常有必要

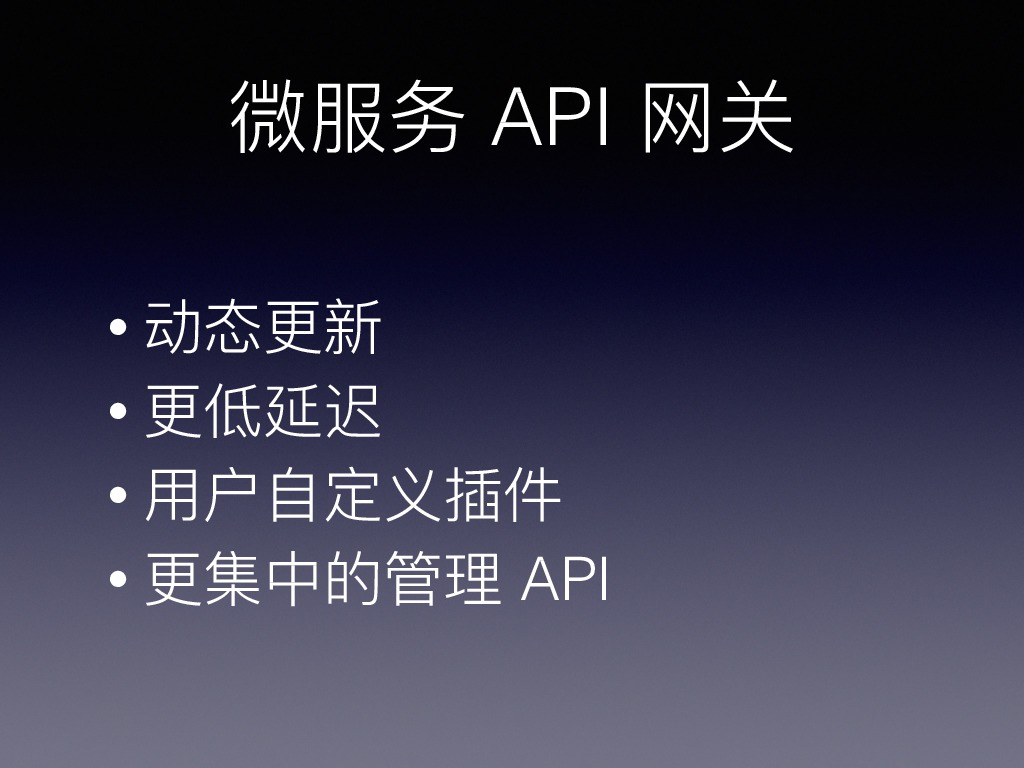

微服务网关和传统意义上的 API 网关有一些不同,主要包括下面几点

  1. 动态更新在微服务之前,服务不像现在这样经常来回地变化比如微服务需要做横向扩充,或者故障恢复、热备、切换等,IP 、节点等变动更加频繁举例如微博上一旦出现了爆点事件,就急速扩充计算点,必须要非常快地扩充机器来扛压。波峰波谷变化明显,分钟级别的机器动态管理,已经越发是常态。
  2. 更低延迟通常动态就意味着可能会做一些延迟(复杂度增加),在微服务里面,对于延迟要求比较高,尤其对于现在的用户体验,超过 1 秒以上的延迟是完全不可接受的
  3. 用户自定义插件API 网关是给企业用户使用的,它一定存在私有逻辑(比如特殊的认证授权等),所以微服务网关必须能够支持企业用户自定义插件
  4. 更集中的管理 API如前面所说 API 网关劫持了用户的所有流量,所以用网关来做统一的 API 管理是非常必要的。在网关角度可以看到 API 是如何设计,是否存在延迟、安全问题,以及响应速度和健康信息等。

我们要做的微服务 API 网关产品,除了上面的基本要求,还有一些是我们区别于其他人的

  1. 通过社区聚焦通过开源方式聚焦有共同需求的人群,让更多不同公司的人可以一起协作,共打磨更好的产品,减少冗余开发。
  2. 简洁的 core产品的内核必须是非常简洁的,如果内核复杂,会使得大家的上手成本高很多,望而却步肯定不是我们期望的。
  3. 可扩展性、顶级性能、低延迟这几项都是要同时严格保障的,也是我们会花主要精力保证的。目前 APISIX 项目的性能比空跑 OpenResty 只低 15%,这点还是非常值得傲娇的。

Apache APISIX 高性能微服务网关

Apache APISIX 架构与功能

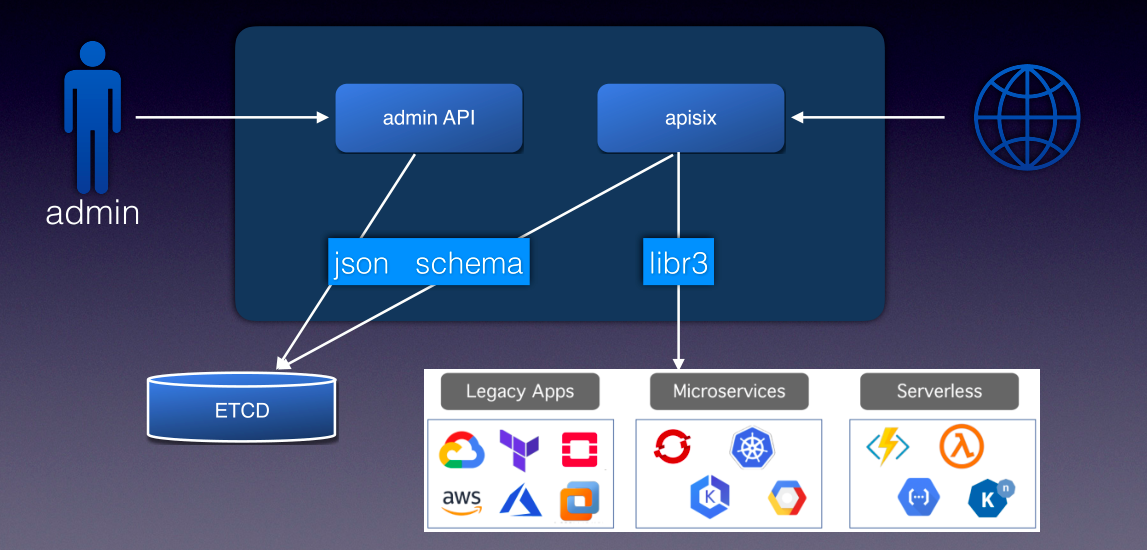

Apache APISIX 的基本架构

上图是 Apache APISIX 的基本架构,罗列用到的几个基本组件。其中包括 ETCD 可以完成配置存储,由于 ETCD 可以走集群,所以我们可以借用它完成动态伸缩、高可用集群等。ETCD 数据支持通过 watch 的方式增量获取,使得 Apache APISIX 节点规则更新可以做到毫秒级,甚至更低。Apache APISIX 自身是无服务状态的,所以方便横向扩充。

另一个组件是 JSON Schema,它是一个标准协议,主要用来验证数据的有效性。JSON Schema 目前对外公开有四个不同版本,我们jiao终选用 RapidJSON,因为他对这四个版本都有相对完整的支持。

图中的 Admin API 和 Apache APISIX 可以放在一起,也可以分开。Admin API 接收用户提交的请求,在请求参数保存到 ETCD 之前,会使用 JSON Schema 做一次完整校验,有了校验可以确定到 ETCD 里的都是有效数据。

上图右侧是接收外部用户的真实流量,Apache APISIX 从 ETCD 中订阅所有配置规则,拿到配置规则后给到下面的路由引擎(libr3),目前默认使用的路由引擎是 libr3,我之前在武汉的分享中进行过详细介绍(https://www.upyun.com/opentalk/428.html)。 libr3 是一个路由引擎实现,基于前缀树,由于他还支持正则,所以效率非常高的,同时功能也很强大。



Apache APISIX 的 v0.5 版本具备以下功能:

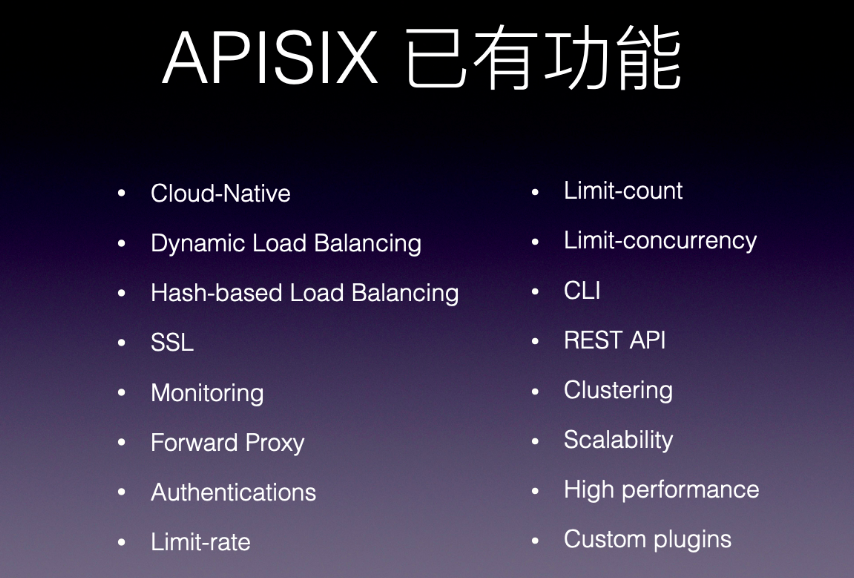

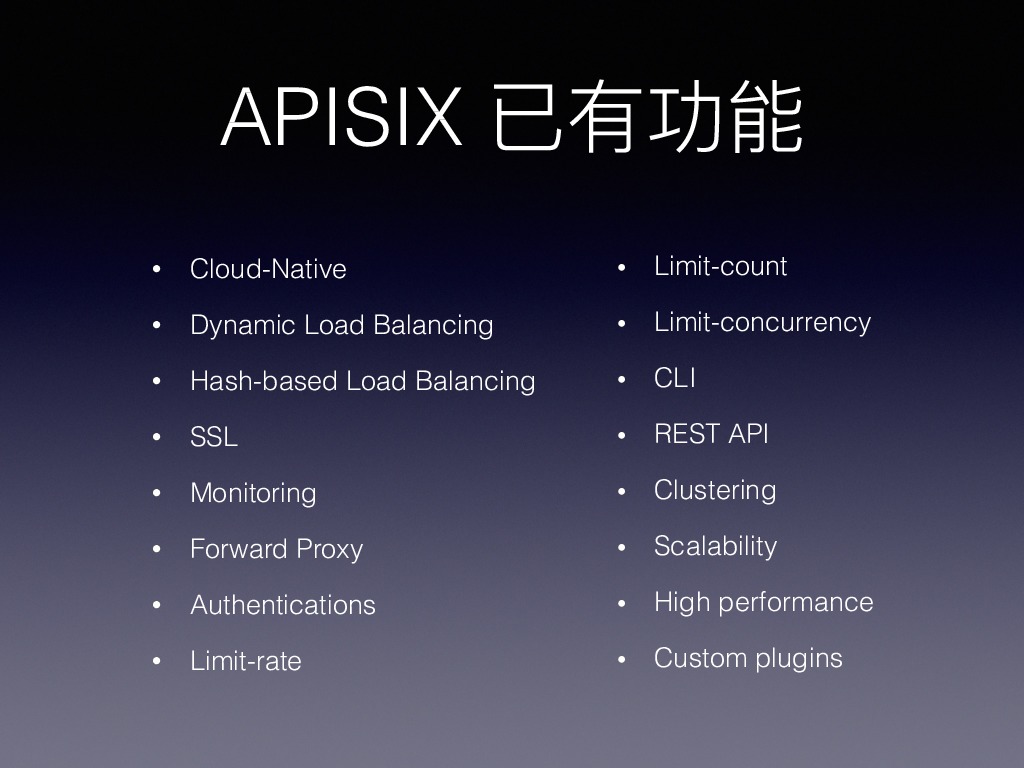

Apache APISIX 已有功能

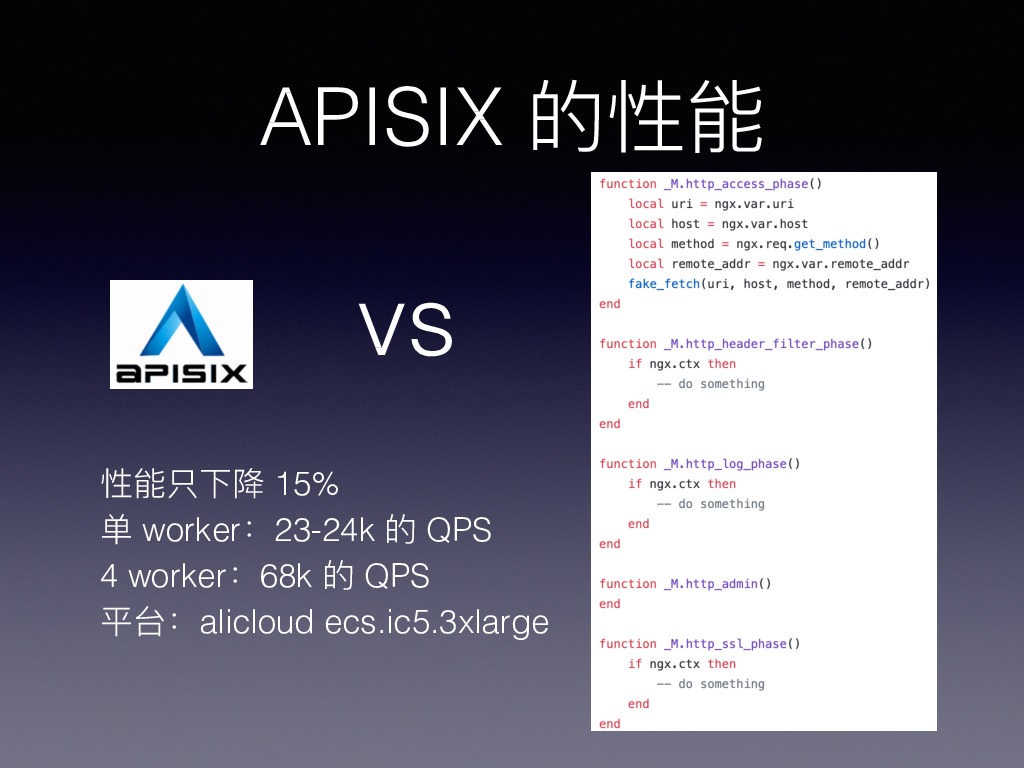

Apache APISIX 的性能

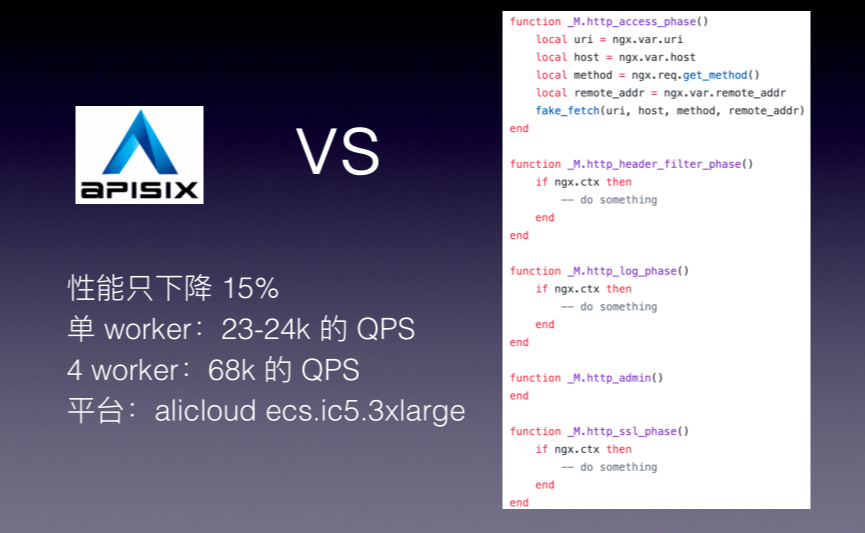

△ 性能对比



通常来说,引入了前面提到的十几项功能,会伴随着性能的下降,那么究竟下降了多少呢?这里我做了一个性能的测试对比。如上图,右侧是我为了测试写的一个虚假的服务,这个服务里面空空如也,只是把 ngx_lua 里的一些变量拿出来,然后传给了什么都不做的 fake_fetch,后面的 http filter、log 阶段等一样,没有任何计算量。

然后对 Apache APISIX 和右边的虚假服务分别跑压力测定,对比结果发现 Apache APISIX 的性能仅仅下降了 15%,也就是说在接受了 15% 的性能下降的同时,就可以享受前面提到的所有功能。

说一下具体数值,这里使用的是阿里云的计算平台,单 worker 下可以跑到 23-24k QPS,4 worker 可以跑到 68k 的 QPS。

Apache APISIX 目前的状态

目前jiao新版本是 v0.5,架构是基于 ETCD+libr3+RapidJSON。这个版本加的jiao多的是代码覆盖率,v0.4 版本代码覆盖率不超过 5%,但jiao新版本中代码覆盖率达到 70%,这其中 95% 是核心代码,周边的代码覆盖率相对较低,主要是插件的相关测试有所欠缺。

原本计划在 0.5 版本上线管理界面功能,这样可以降低入门门槛,但是遗憾的是目前还没开发完成,这与我们自身专业有关系,不擅长做前端界面,需要借助前端的专家帮我们实现,我们计划会在 0.6 的版本上线(注:目前已经发布了 v0.6 版本:https://github.com/iresty/apisix/blob/master/CHANGELOG_CN.md#060)。

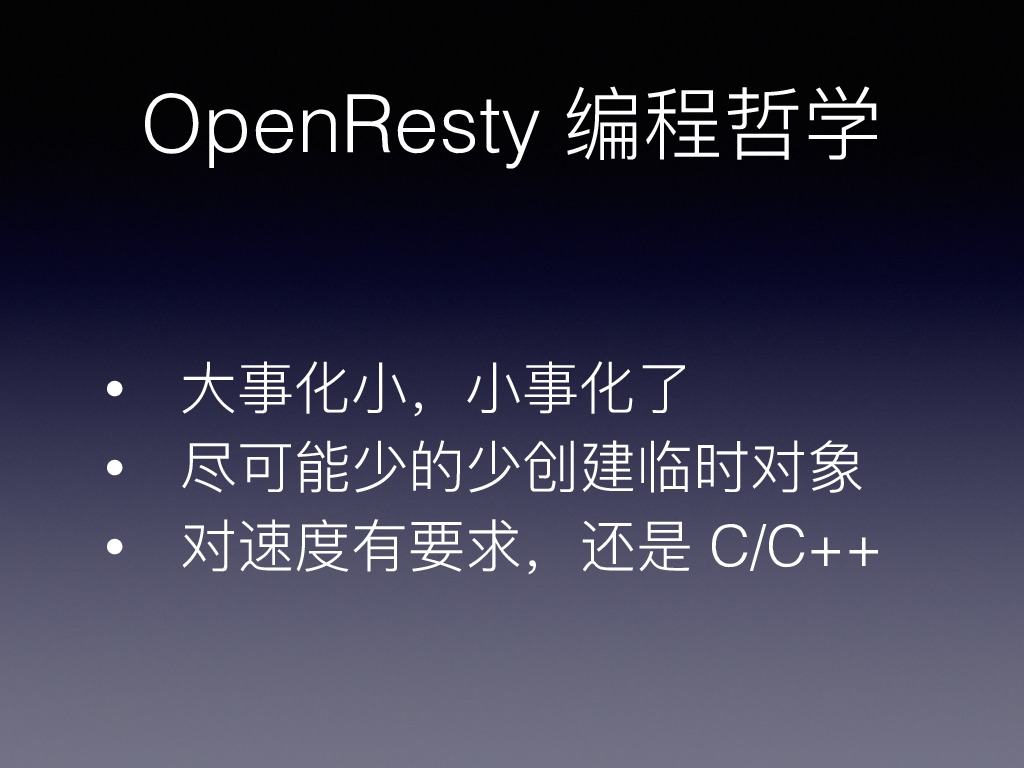

OpenResty 编程哲学与优化技巧

我从 2014 年开始做 OpenResty 开发,至今已经有六年了。在 OpenResty 的领域里,它的哲学是要学会大事化小,小事化了,因为 Nginx 的内存管理方式是把所有的请求内存默认放到一个内存池里,请求退出的时再把内存池销毁。如果不能很快地一进一出,它就会不停申请,jiao后释放时资源损耗很大,这是 Nginx 不擅长的。所以用 OpenResty 做长连接就需要非常小心,避免把内存池搞大。

此外,要尽可能少地创建临时对象。这里所指的临时对象有两类,一类是 table 类,一类是字符串拼接,比如某两个变量拼接产生新的字符串,这个看似在其他很多语言都没有问题,但在 OpenResty 里需要尽量少做这种操作。Lua 语言虽然简单,但也是门高级语言,携带了优良的 GC ,让我们无需关心所有变量的生命周期,只负责申请就好了,但如果滥用临时变量等,会让 GC 比较忙碌,付出代价是整体运行效能不高。Lua 擅长动态和流程控制,如果遇到硬核的 CPU 运算任务,还是推荐交给 C/C++ 实现。



今天和大家分享优化技巧,主要还是如何写好 Lua,毕竟他的受众群体更多。在 Apache APISIX 的 core 中,我们使用了一些比较特别的优化技巧,下面逐一给大家介绍。

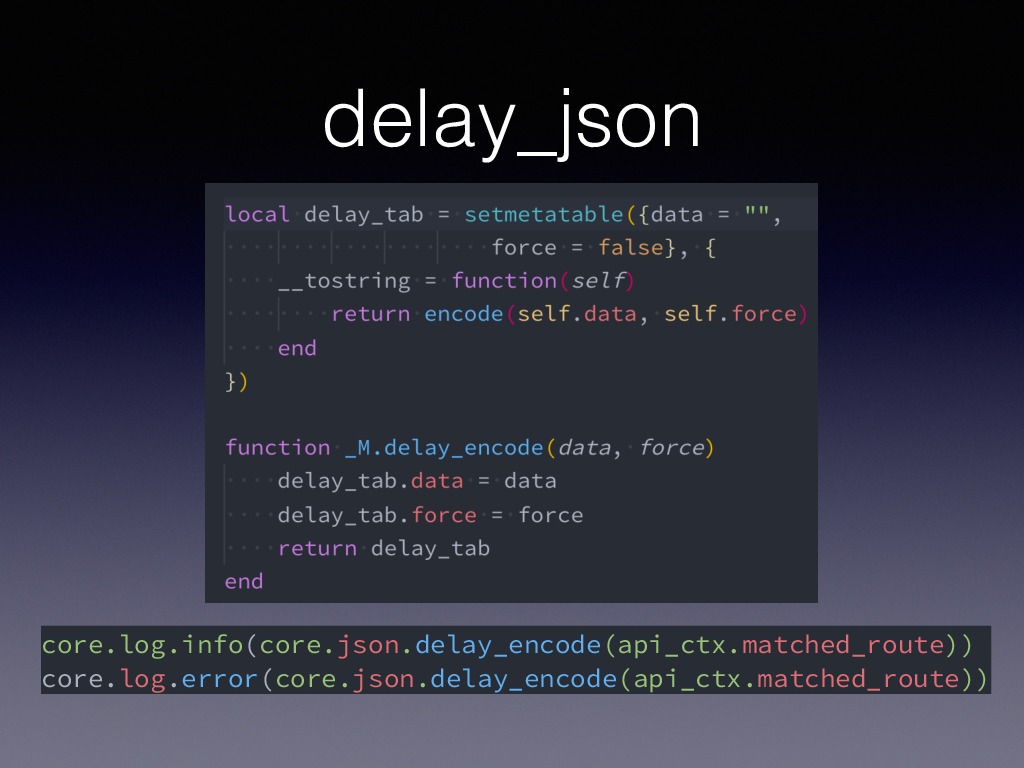

技巧一:delay_json

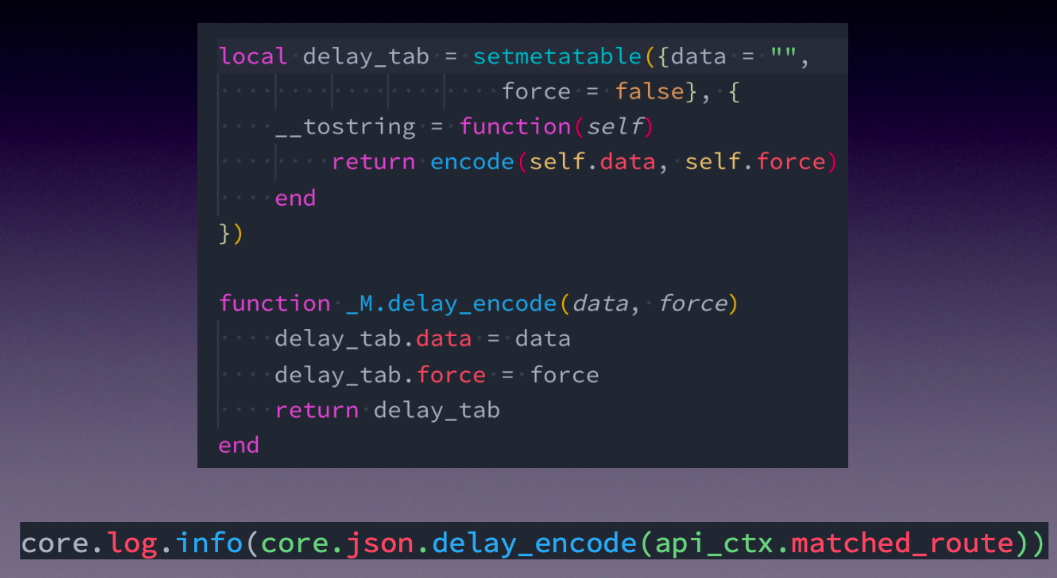

△ delay_json

先说一下场景:比如上面的这行日志调用,如果当前日志级别是 info ,我们期望会正常 json encode;而当是 error 级别,我们就不期望发生 json encode 操作,如果能自动跳过是jiao完美了。那我们如何近似的实现这个目的呢?

我们看一下 delay_encode 的实现源码,首先用元方法重载了 tostring ,下面 delay_encode 只是对 delay_tab 的两个对象 data 和 force 做了赋值,然后没有做其他的事情,这与大家平时看到的 json encode 方法都不一样。因为真正在写日志时,如果给定的参数是 table,在 OpenResty 里会把他转成 string 的,过程是检查是否有 tostring 的元方法注册,如果有就调这个方法把它转换成字符串。有了上面的封装,我们就在高性能和易用性上做了很好的平衡。

技巧二:HASH vs 前缀树 vs 遍历

  • Lua table 的 HASH:性能jiao好的匹配方式,缺点是只能做全量匹配。
  • 前缀树:借助 libr3 完成前缀等高级匹配(支持正则)。
  • 遍历:永远是jiao糟糕的。

Apache  APISIX 的世界里,我把 HASH 和前缀树做了融合,如果你的请求和路由规则不包含高级规则匹配,会默认走 HASH 来保证效率;但如果有模糊匹配逻辑,则使用前缀树。

技巧三:ngx.log 是 NYI

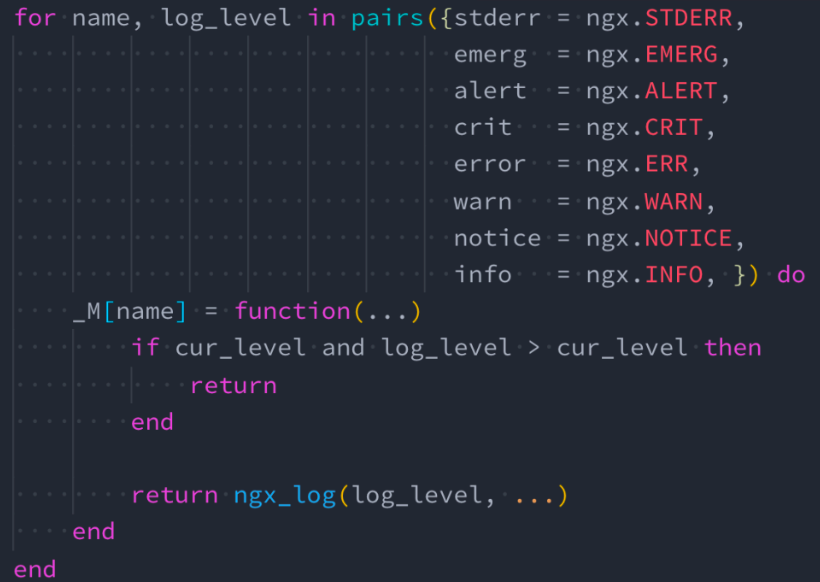

△ngx.log

因为 ngx.log 是 NYI,所以我们要尽量减少下面这段代码的触发频率:

return ngx_log(log_level,…)

要降到jiao低,需要判断当前日志级别,如果当前的日志级别和你输入的日志级别存在大小比值关系,发现不需要输入就直接 return。避免出现日志处理完,传到 Nginx 内核后再发现不需要写日志,这样就会浪费非常多的资源。

前面提到的压力测试,都是把日志打到 error 级别,加了非常多的调试代码并且保留不删,这些测试代码的存在完全不会影响性能结果。

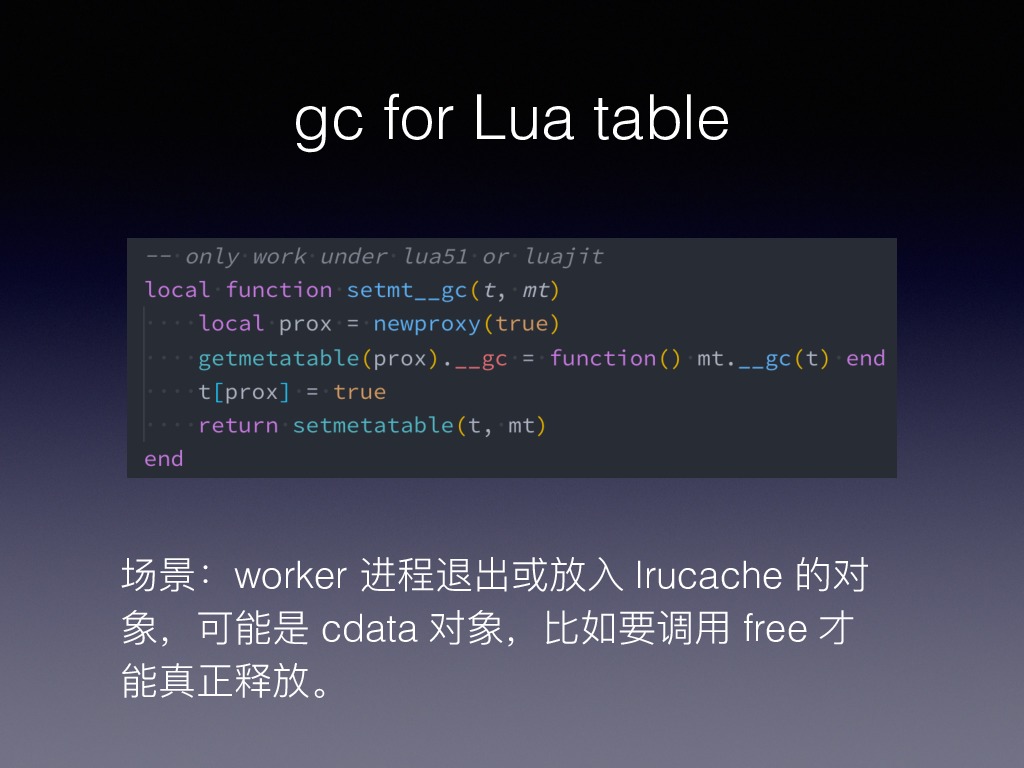

技巧四:gc for cdata and table

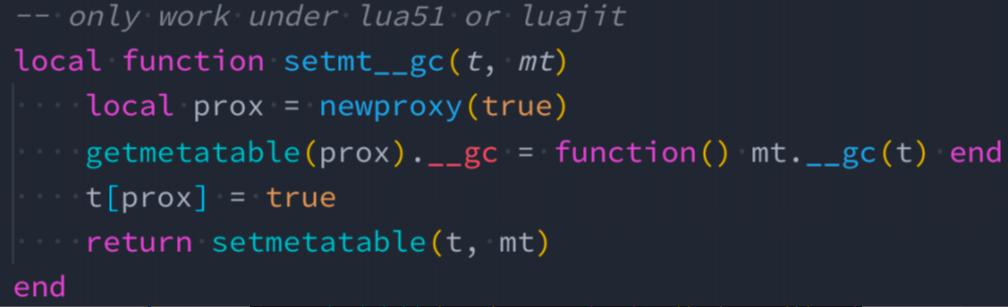

场景:当某个 table 对象被系统回收时,希望触发特定逻辑以释放关联资源。那么我们如何给 table 注册 gc 呢?请参考下图示例:






当我们无法控制 Lua table 的整个生命周期,可以用上图的方法去注册一个 GC,当 table 对象没有任何引用时会触发 GC,释放关联资源。

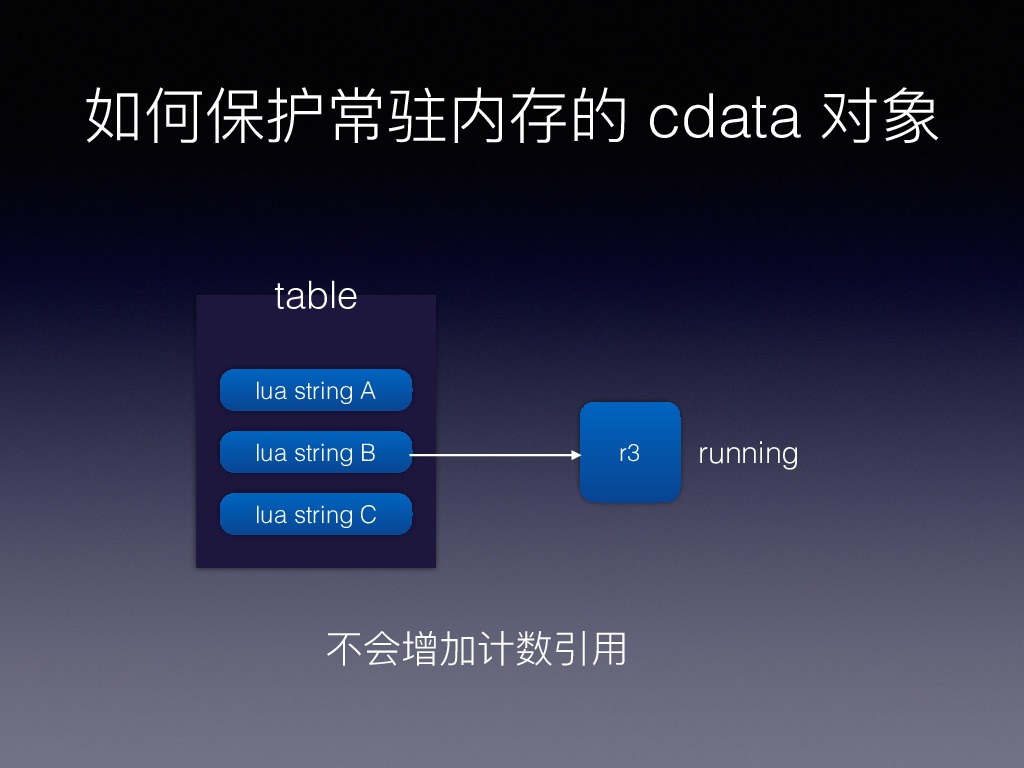

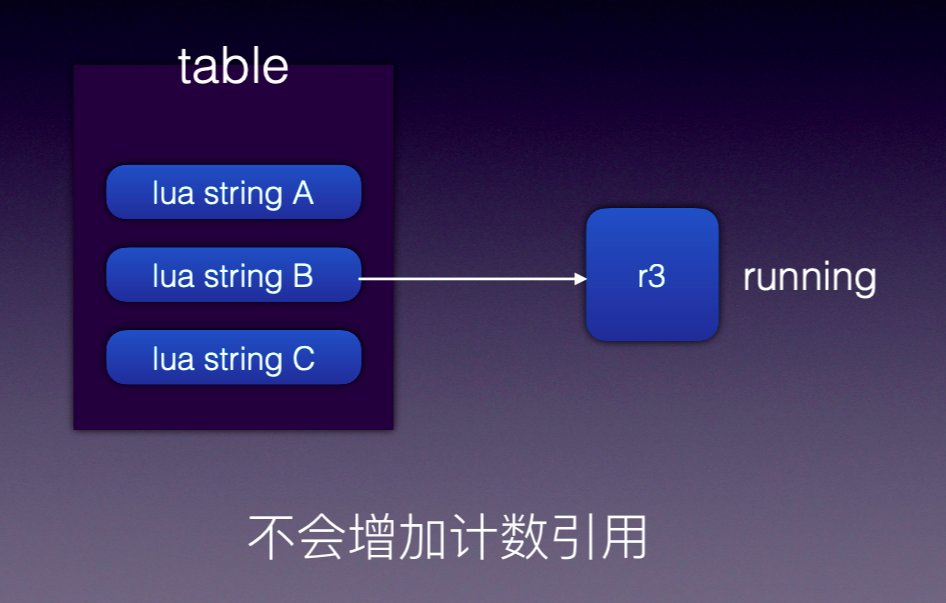

技巧五:如何保护常驻内存的 cdata 对象




我们在使用 r3 这个 C 库时遇到这么一个问题:我们给 r3 添加很多路由规则,然后生成 r3 tree,如果规则没有变化 r3 将被反复使用,由于 r3 内部没有申请额外的内存存储,只是引用指针地址。但外面传入的 Lua 变量可能是临时变量,引用计数为 0 后会被 Lua GC 自动回收。导致的现象是 r3 内部引用的原有内存地址内容突然发生变化,jiao后致使路由匹配失败。



知道了问题原因,解决方法就比较简单了,只需要避免变量 A 提前释放,让 Lua 里面变量 A 的生命周期和 r3 对象的生命周期保持一致即可。

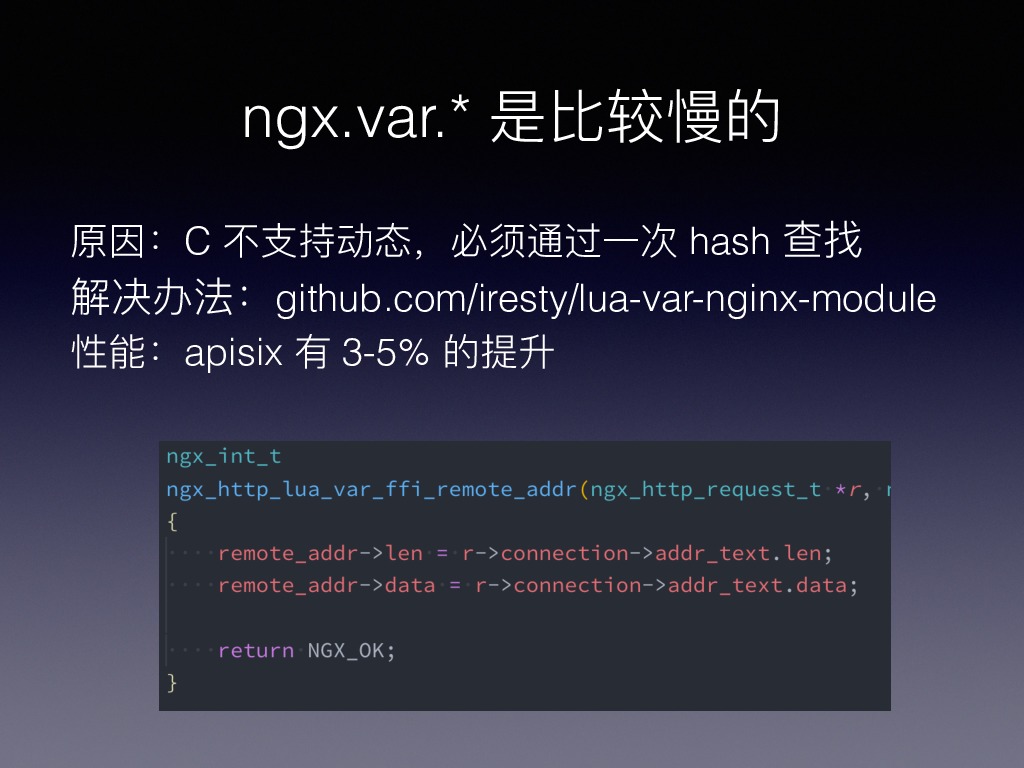

技巧六:ngx.var.* 是比较慢的

大家知道 C 是不支持动态的,它是编译性语言。ngx.var.* 的内部实现可以查看 Nginx 源代码,或者通过火焰图的方式可以看到他内部的实现方式。为了完成动态获取变量,内部必须通过一次 hash 查找,到后用内部的规则把变量值读出。

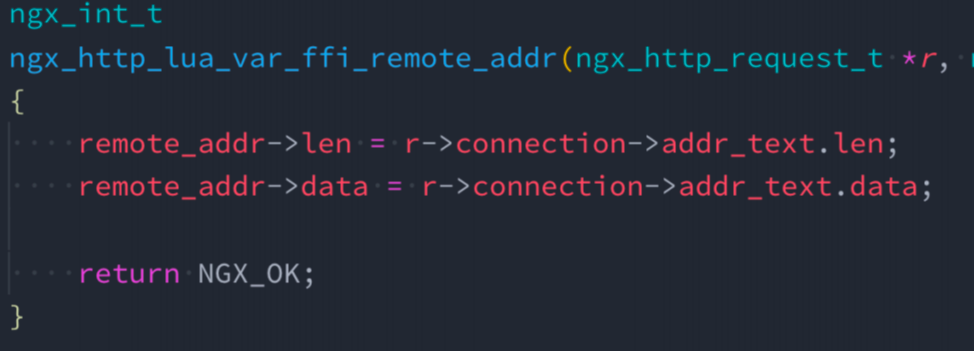

解决方案是用上图这个库(github.com/iresty/lua-var-nginx-module),非常简单没有技术含量的办法。比如要获取客户端的 IP,在 C 里面直接把代码摘出来,然后通过 Lua FFI 方式读取变量的值,就是这么一段小代码可以让 Apache APISIX 性能有 5% 提升。这么做缺点是必须要对 OpenResty 编译时添加这个第三方模块,上手成本略高。

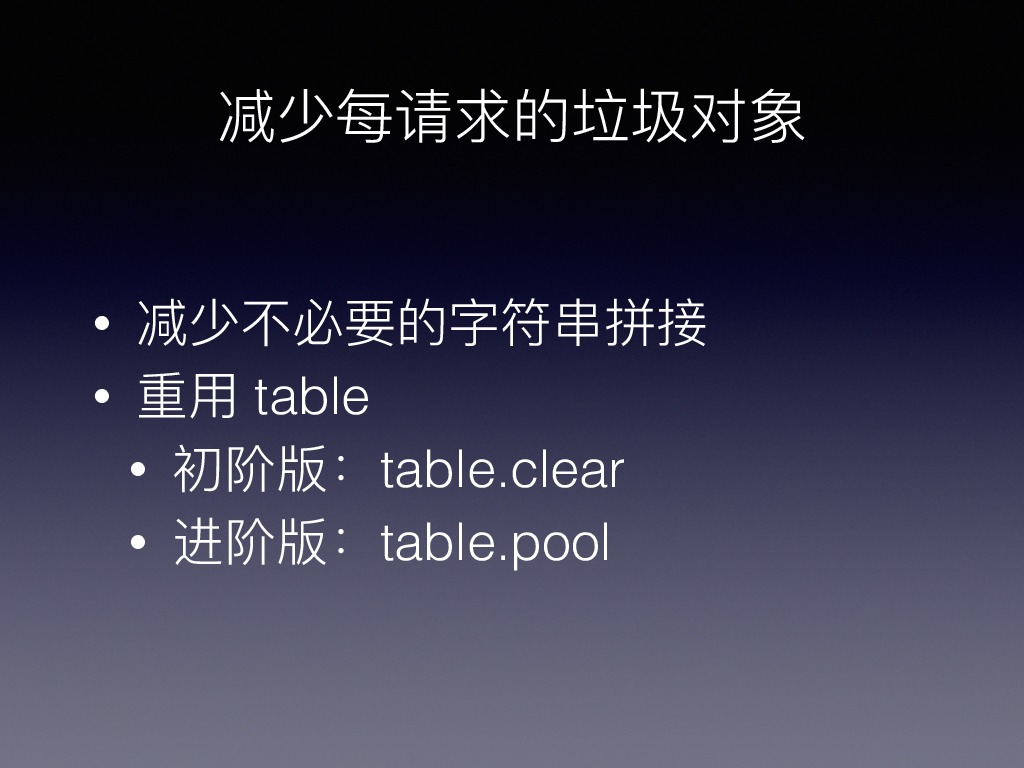

技巧七:减少每请求的垃圾对象

我们要尽可能降低每请求产生的垃圾对象的数量,作为 OpenResty 开发者,如果把这句话理解透彻,基本上可以进阶到前 50% 的行列。

减少不必要的字符串的拼接,并非意味着在需要做拼接字符串的时候不要拼接,而是需要在脑子里一直有这个意识,把无效的拼接降低下来,当这些小细节累积下来,性能提升就会非常大。



技巧八:重用 table

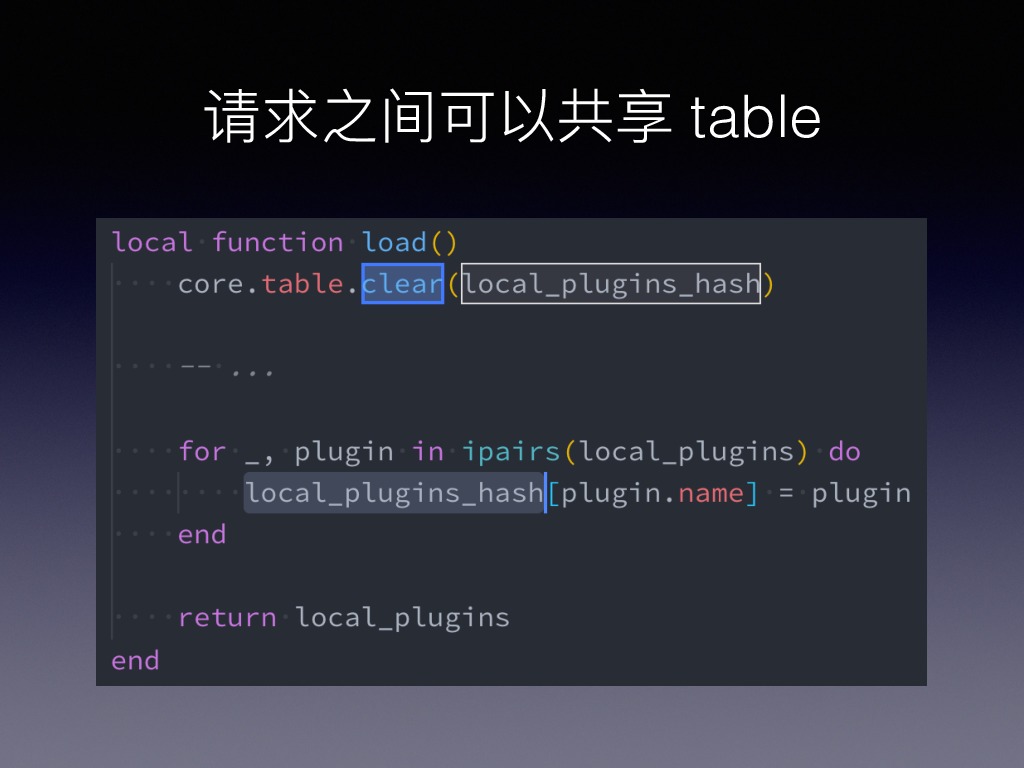

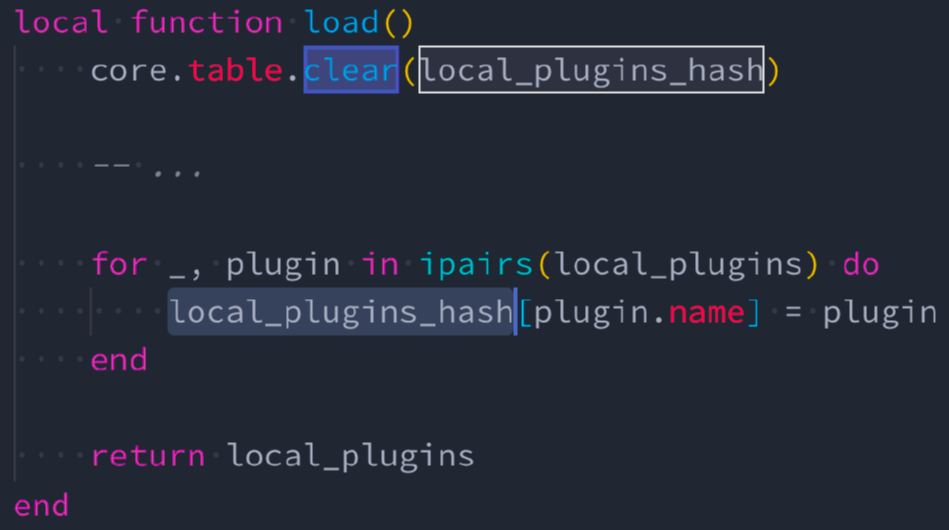

△ 请求之间可以共享 table

首先介绍下初级版的 table.clear。当需要使用一个临时 table,大家习惯性的写法是

local t ={}

我们来聊聊这么做的缺点,如果在开头创建了一个临时的 table t,当函数退出的时候,t 会被回收;下次再进来这个函数,又会产生一个临时的 table t。在 Lua 世界,table 的产生和销毁是非常耗资源的,因为 table 是一个复杂对象,它不像 number、字符串等简单对象,申请和释放可以用一个结构体搞定,它会让你的 GC 一下子变得非常忙碌。

如果 worker 里只需要一个唯一实例 table 对象,那么就可以使用 table.clear 方式来反复使用这个临时表,比如上图的临时表 local_plugins_hash。



重用 table :进阶版 table.pool

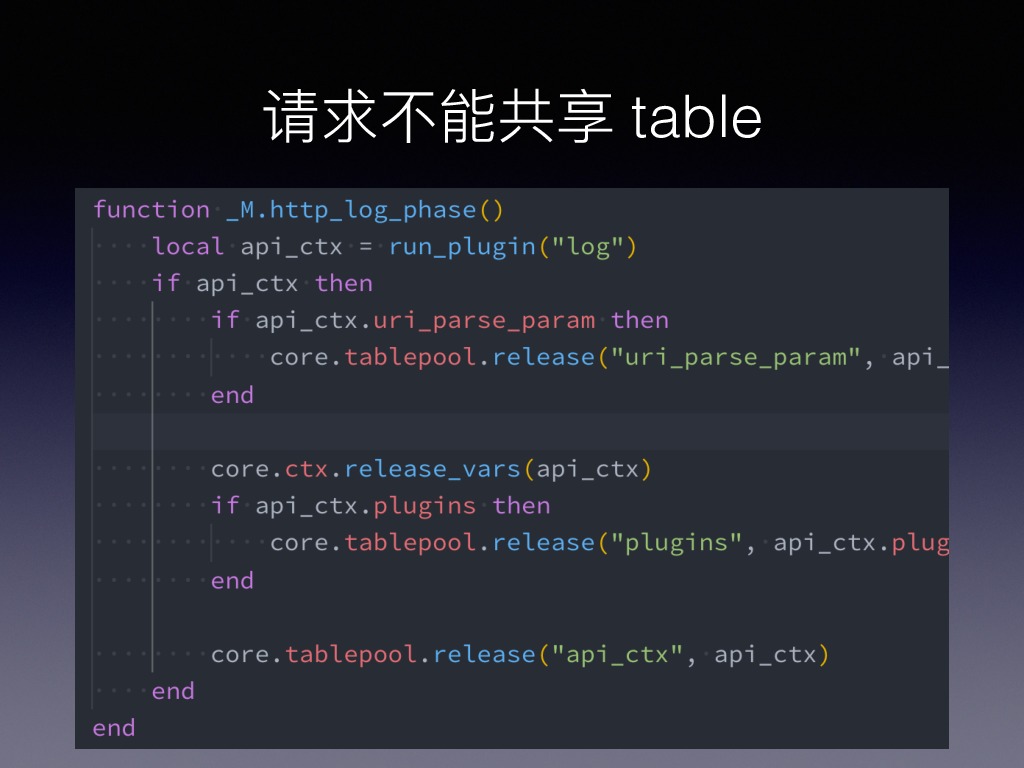

△ 请求不能共享 table

有些 Lua table 的生命周期是每请求的,通常是请求进入申请对象,请求退出释放对象,这时候使用 table.pool 会非常合适。tablepool 中文翻译过来是表池,里面放的是可以重用的 table。官方文档可以到 https://github.com/openresty/lua-tablepool#synopsis 查看,结合 Apache APISIX 的业务使用代码,更容易理解。

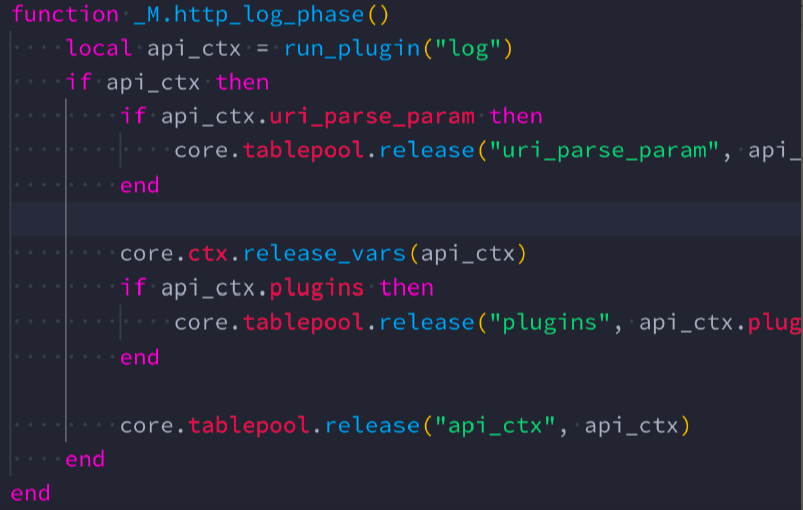

Apache APISIX 中jiao集中使用的是两个地方,除了上图这里做回收,还有是申请的地方。在回收之后,这些 table 可以被其他请求所复用,由 tablepool 做统一控制,在 pool 里维持的对象可能就固定的几十、几百个,会反复使用,不存在销毁的情况。这个技巧的正确使用,性能至少可以提升 20%,提升效果非常明显。

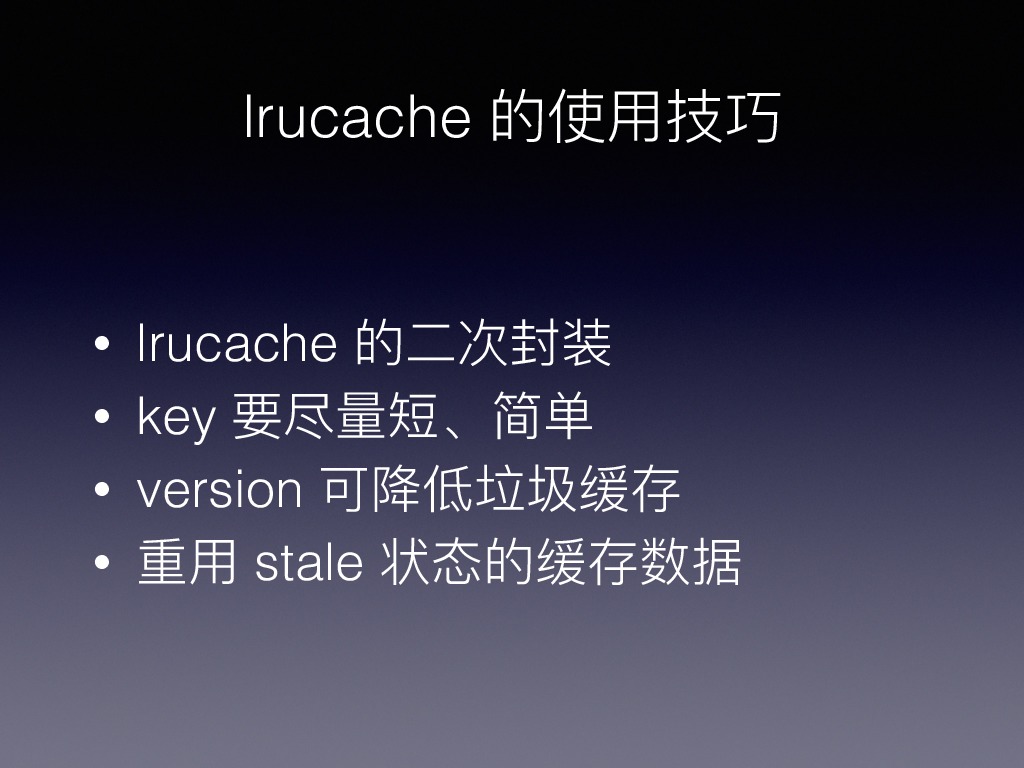

技巧九:Irucache 的正确姿势

简单介绍下 Irucache,Irucache 可以完成在 worker 内的数据的缓存和复用,Irucache 有一个非常大的优势是可以存储任何对象。而共享内存则是完成不同 worker 之间的数据共享,但它只能存储简单对象,有些东西是不能跨 worker 共享,比如 function、cdata 对象等。

对 Irucache 进行二次封装,封装的内容主要包括

  • key 要尽量短、简单:我们在写 key 时jiao重要的是要简单,key jiao糟糕的设计是里面东西很长,但是有用信息不多。key 理论上大家都喜欢用字符串,但他可以是 table 等对象,key 尽量做到明确,只包含你感兴趣的内容,能省略的尽量省略,降低拼接成本。
  • version 可降低垃圾缓存:这点算是我在做 Apache APISIX 的突破:提取出了 version, Irucache+ version 这套组合,可以极大地降低垃圾缓存。
  • 重用 stale 状态的缓存数据。

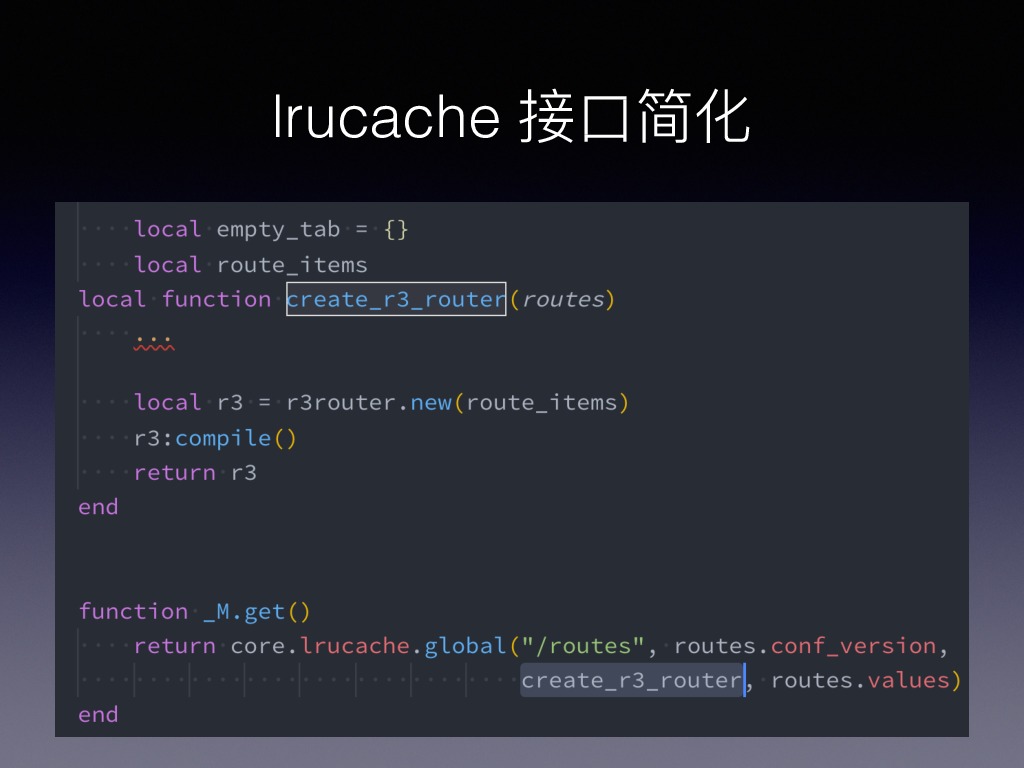

△ lrucache 接⼝口简化



上图是 lrucache 的封装,从下往上看,key 是 /routes,它跟的版本号是 conf_version,global 函数里做的事情是根据 key+version 的方式,去查找有无陈旧数据的缓存,如果有就直接返回,如果没有就调 creat_r3_router 完成创建,creat_r3_router 是负责创建一个新的对象,它只接受一个传参 routes,这个传参是由 routes.values 传进去的。

这层封装,把 Irucache new、数量等都隐藏起来,这样很多东西我们看不到,当我们需要自定义的时候可能还是需要关心这些。Apache APISIX 为了简化插件开发者对各种东西的理解,所以必须要做一层封装,简化使用。

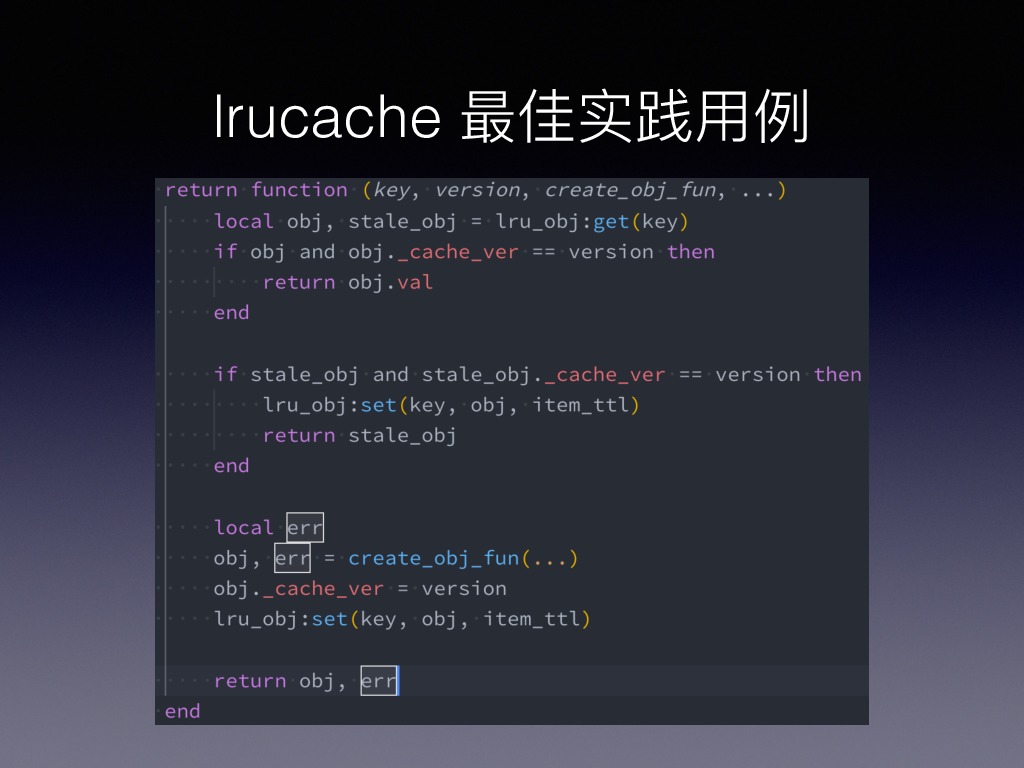

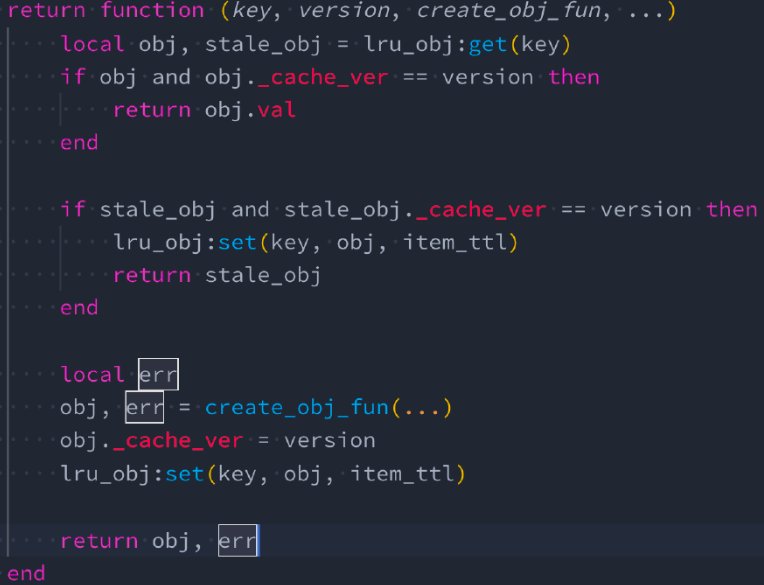

△ lrucache jiao佳实践⽤例

上图是用 version 降低垃圾缓存、重用 stale 状态的缓存数据,这 Irucache 的二次封装的代码。首先来看第二行,根据 key 去缓存里面取对象,然后把对象的 cache_ver 拿出来和当前传入的 version 做比较,如果相同则判定这个缓存对象一定是可用的。

往下多了 stale_obj,stale_obj 在文档里面说明的比较少,它只有在一种情况会发生:缓存对象在 Irucache 中已经被淘汰了,但是它只是到了淘汰的边缘,还没有完全被扔掉。上图中通过陈旧数据的 cache_ver 与进来的 version 做比较,如果 version 一致那就是有效的。所以只要源头的数据没有变化,就可以再次使用。这样我们就可以复用 stale_obj 从而避免再次创建新的对象。

到这里可以解释一下前面提到的:version 可降低垃圾缓存如果没有 version,我们需要把 version 写到 key 里面,每次 version 变化都会产生一个新的 key,那些被淘汰的旧数据会一直存在,没办法剔除掉。同时意味着 Irucache 里面的对象数会不停增加。而我们前面的方式是保证 key 如果是一个对象,只会有一个 table 与它对应,不会根据不同的 version 产生不同的对象缓存,进而降低缓存总数。



以上是我今天的全部分享,谢谢大家!
